“베어링이 왜 이렇게 됐냐”는 질문에 답을 못 하면, 새 걸로 갈아 끼워도 똑같이 망가집니다. 베어링 손상은 결과가 아니라 진단서입니다.
베어링 손상은 일반기계기사 필기에서 손상 유형과 원인을 짝짓는 문제로 반복해서 나오는 부분입니다. 그런데 이게 암기 대상처럼 보여서 그냥 표를 통째로 외우려는 분이 많은데, 실제로는 손상 사진 한 장에서 “어디가 어떻게 망가졌는지”만 읽으면 원인이 거의 자동으로 나옵니다. 원 위에 균일하게 났으면 하중 문제, 전동체 간격대로 났으면 충격 문제, 색이 변했으면 열 문제, 이런 식으로요.
이번 글은 한국NSK 「베어링 핸드북(기초편)」 14장 「구름 베어링의 취급과 손상」(137~146쪽)을 원문 그대로 정리한 것입니다. 앞선 베어링 선정 편에서 예고한 그 장이고, 이 시리즈의 마지막 실무 파트입니다. 조립·분해할 때 지켜야 할 것부터 손상 7가지 유형까지 순서대로 가겠습니다.
1. 취급상의 주의 4가지 — 손상은 조립 전에 시작됩니다
핸드북은 이 장을 이렇게 시작합니다. “구름 베어링은 정밀 부품이므로 그 취급에 베어링의 정밀도에 상당하는 신중함을 필요로 한다.” 그리고 곧바로 못을 박습니다 — 고성능 베어링을 써도 취급에 문제가 있으면 기대한 성능이 안 나온다고요. 카탈로그에서 수명 계산 열심히 해 놓고 조립할 때 망치로 두들기면 그 계산이 무의미해진다는 뜻입니다.
주의 사항은 네 가지입니다. ①베어링 및 주변부를 청결히 한다(이물질이 들어가지 않도록), ②취급 시에는 최대한 신중을 기한다(강한 충격을 가하지 않도록), ③적절한 취급용구를 사용한다(부적절한 공구 사용은 피한다), ④베어링이 녹슬지 않도록 주의한다. 네 번째가 은근히 중요한데, 원문은 “장갑을 준비하여 손의 수분이 베어링에 붙지 않도록”이라고 구체적으로 적어 놨습니다. 맨손으로 만진 자리에서 녹이 시작되고, 뒤에서 볼 마모의 원인 중 하나가 바로 “녹으로부터의 발전”입니다. 손상은 여기서부터 예약되는 셈이죠.
2. 조립 작업표준 5단계와 ‘세척하면 안 되는’ 베어링
핸드북이 제시하는 통상의 작업표준은 다섯 단계입니다. ①관계 부품의 세척 → ②관계 부품의 치수 및 완성 상태의 확인 → ③조립 → ④베어링 조립 후의 상태 확인 → ⑤윤활제의 공급. 조립이 3번이고 앞뒤로 확인이 두 번 붙는 구조라는 게 핵심입니다.
세척 부분은 시험에서 헷갈리기 딱 좋게 서술돼 있습니다. 정리하면 이렇습니다.
| 상황 | 세척 여부 |
|---|---|
| 구름 베어링 신품 | 대부분 세척 없이 그대로 조립 가능 |
| 그리스 윤활 | 그대로 윤활 그리스를 충진 |
| 오일 윤활 | 보통 특별히 세척할 필요 없음 |
| 계측용 · 고속용 | 깨끗한 세척유로 방청제를 제거 |
| 그리스 밀봉 베어링 | 세척하지 않는다 |
포장은 조립 직전까지 개봉하지 않는다는 항목도 같이 붙어 있습니다. 신품은 안 씻어도 되는데 왜 굳이 포장을 늦게 뜯느냐 — 씻을 필요가 없는 상태를 유지하려는 거니까요. 반대로 계측용·고속용은 방청제 자체가 회전에 방해가 되므로 씻어냅니다. 그리고 그리스 밀봉 베어링은 씻는 순간 안에 든 그리스가 날아가니 손대면 안 됩니다. “신품은 안 씻는다”만 외우면 절반은 틀립니다.
3. 압입 — 힘은 ‘억지 끼워맞춤 하는 쪽’에만
프레스 압입은 소형 베어링에서 많이 쓰는 방법입니다. 여기서 딱 하나만 기억하면 되는 원칙이 있습니다.
내륜을 억지 끼워맞춤 할 때는 외륜에 압입력을 부하하지 않는다.
— 힘이 전동체를 통과하면 그 자리에 압흔이 남습니다.
왜 그런지는 뒤에 나오는 손상 유형이 직접 설명해 줍니다. 외륜을 눌러서 내륜을 밀어 넣으면, 그 힘이 외륜 → 볼 → 내륜 순서로 전달됩니다. 볼과 궤도면의 접촉점은 면적이 아주 작아서 접촉 응력이 어마어마하게 걸리고, 그 결과 볼 간격 그대로 눌린 자국이 생깁니다. 이게 브리넬링 압흔입니다. 조립 당시엔 아무 소리도 안 나지만 돌리기 시작하면 그 자국을 볼이 지날 때마다 진동이 납니다.
예외 상황도 원문에 있습니다. 비분리형이라 내륜·외륜을 모두 억지 끼워맞춤 해야 하는 경우, 예컨대 자동조심 볼 베어링은 전용 도구를 써서 내륜과 외륜을 동시에 삽입합니다. 한쪽만 밀면 결국 전동체가 힘을 받으니까요. 그리고 어느 경우든 끼워맞춤면에 오일을 도포할 것을 추천한다고 적혀 있습니다.

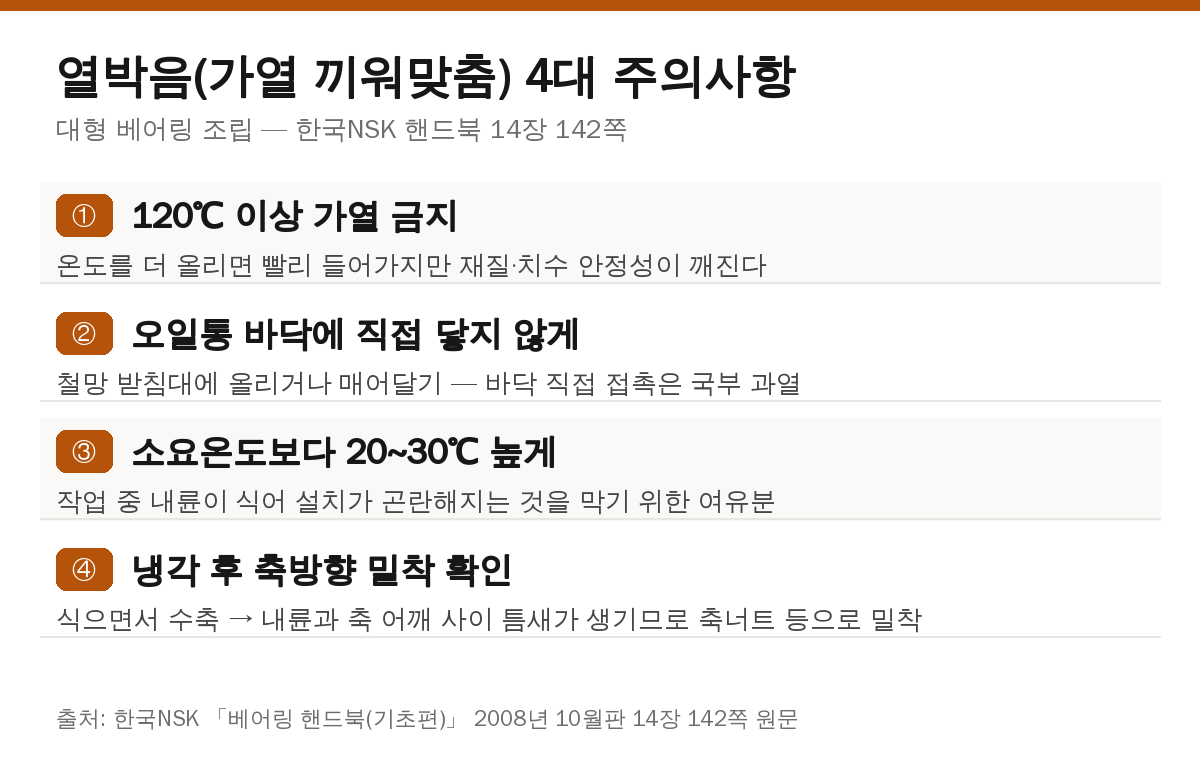

4. 열박음(가열 끼워맞춤) 4대 주의사항
대형 베어링은 프레스로 밀어 넣을 수가 없으니 내륜을 데워서 팽창시킨 다음 축에 끼웁니다. 핸드북은 이 방법이 “베어링에 무리한 힘을 들이지 않고, 단시간에 작업을 할 수 있다”고 소개합니다. 힘 대신 온도를 쓰는 셈이죠. 주의사항 네 가지가 전부 시험 포인트입니다.
①120℃ 이상에서 가열하지 않는다. 상한선이 명시된 숫자라 그대로 나옵니다. ②오일통의 바닥에 직접 닿지 않도록 철망 받침대에 올리거나 매어다는 방식이 바람직하다고 돼 있습니다. 바닥에 닿으면 그 부분만 국부적으로 과열되니까요. ③소요 온도보다 20℃~30℃ 높게 가열한다. 이유가 재밌습니다 — 작업하는 동안 내륜이 식어서 안 들어가는 사태를 막으려는 여유분입니다. 실무의 냄새가 나는 조항이죠.
그리고 ④설치 후 베어링이 냉각되면 축 방향으로도 수축하므로, 내륜과 축 어깨 사이에 틈새가 생기지 않도록 축너트나 그 외 적당한 방법으로 밀착시켜 놓습니다. 열박음에서 사람들이 반지름 방향만 생각하는데, 축 방향으로도 줄어든다는 게 이 항목의 핵심입니다. 이 틈새를 방치하면 뒤에 나올 크리프의 조건이 그대로 만들어집니다.
NSK 베어링 히터 — 불도 오일도 안 쓰는 방법
오일 가열 말고 전자유도 작용을 이용한 베어링 히터도 널리 쓰입니다. 여자 코일에 전류가 흐르면 전자유도로 피가열체(베어링)에 전류가 유도되고, 베어링 자체의 저항으로 발열하는 구조입니다. 그러니까 베어링이 스스로 발열체가 되는 것이고, 불이나 오일 없이 단시간에 균일하게 데울 수 있습니다. 유도가열 원리를 아는 분이라면 인덕션 레인지와 같은 원리라고 보면 됩니다.
핸드북은 설치·해체가 비교적 잦은 경우 — 압연기용 롤넥, 철도차량 차축용 원통롤러베어링의 내륜 착탈 — 에 전용 인덕션 히터를 쓰는 것이 좋다고 예를 들어 놨습니다. 자주 뺐다 끼우는 자리일수록 오일통을 매번 데우는 게 비효율적이니 납득이 갑니다.
5. 베어링 점검 3원칙 — 씻는 건 맨 마지막
고장 난 베어링을 뜯을 때의 순서인데, 이게 은근히 자주 틀리는 부분입니다.
- 구름 베어링 및 그 주변의 현황을 가능한 상세하게 기록할 것. 더 좋은 방법으로 사진 촬영을 권하는데, 원문에 “업체 등 소관 부서로부터 필요한 촬영 허가를 반드시 사전에 받을 것”이라는 단서가 붙어 있습니다.
- 분해하는 순서를 따라서 상세하게 기록해 둘 것. 그리스의 잔존 현황(잔존량·베어링 내의 분포)과 조사를 위한 윤활제 채취까지 포함됩니다.
- 마지막으로 베어링을 세정하고, 베어링 단품을 관찰할 것.
핸드북은 1·2번 사이에 “고장이 발견되었을 때의 원인 추정에 귀중한 정보가 됨”이라고 화살표까지 그려 강조합니다. 즉 그리스가 어디에 얼마나 남아 있었는지가 원인 추적의 결정적 증거라는 얘기입니다. 한쪽에만 몰려 있었는지, 다 타서 굳어 있었는지, 아예 없었는지에 따라 진단이 완전히 갈리니까요. 그래서 세정은 반드시 맨 마지막입니다. 성격 급하게 먼저 씻어 버리면 증거를 하수구로 흘려보내는 셈입니다.
6. 베어링 손상 7가지 — 유형별 원인과 대책
플레이킹 · 타붙음 — 하중과 열
플레이킹은 베어링이 하중을 받아 회전할 때 내륜·외륜의 궤도면 또는 전동체의 전동면이 구름피로에 의해 비늘 모양으로 떨어지는 현상입니다. 원인은 과대하중·모멘트 하중, 이물·물의 침입, 윤활 불량·윤활제 부적합, 클리어런스 부적정, 축과 하우징의 정도 불량·강성 불균형·축의 휨, 그리고 녹이나 브리넬링으로부터의 진전까지입니다. 마지막 항목이 이 장의 구조를 보여주는데, 앞에서 조립할 때 낸 작은 압흔이 결국 플레이킹으로 자란다는 뜻이니까요.
타붙음은 회전 중에 급격히 발열해 궤도륜·전동체·리테이너가 변색, 연화, 용착하여 생긴 파손입니다. 윤활 불량, 과대하중(예압 과대), 회전속도의 과대, 클리어런스 과소, 물·이물의 침입, 축과 하우징의 정도 불량이 원인이고요. 여기서 예압 과대와 클리어런스 과소가 둘 다 들어 있는 게 포인트입니다. 앞선 예압 편에서 예압을 걸면 강성이 올라간다고 했는데, 그 반대급부가 바로 이 타붙음입니다. 꽉 조일수록 발열합니다.
압흔 · 펄스 브리넬링 — 자국이 났는데 원인이 다릅니다
압흔(브리넬링)은 금속 미분·이물질 등이 침입했을 때 궤도면에 생기는 파임, 그리고 충격하중에 의해 전동체 피치 간격으로 생긴 파임입니다. 원인은 금속분 등 이물 침입, 설치 또는 운송 중의 충격, 과대하중. 대책은 하우징 세정, 밀봉장치 개선, 윤활제 세정, 설치 및 취급 방법의 개선, 운전 시 충격하중의 방지입니다.
펄스 브리넬링은 이름이 비슷해서 헷갈리는데 메커니즘이 완전히 다릅니다. 전동체와 궤도륜의 접촉부에서 진동과 요동에 의한 마모가 진행되어 브리넬링 압흔과 비슷하게 생긴 압흔입니다. 원인은 운송 중 등 베어링 정지 중의 진동·요동, 진폭이 작은 요동 운동, 윤활 불량이고요. 대책이 결정적인 힌트인데 “축과 하우징의 운송 중의 고정”이 첫 줄에 있습니다.
즉 압흔은 한 방에 눌려서, 펄스 브리넬링은 안 돌면서 계속 떨려서 생깁니다. 자국만 보면 비슷한데 하나는 충격이고 하나는 미세 마모입니다. 이 둘을 구분해서 물으면 대책으로 갈리니까 “운송 중 고정 = 펄스 브리넬링”으로 붙잡아 두면 안 틀립니다.
마모 · 크리프 · 전식
마모는 마찰에 의해 전동체와 궤도면, 리테이너 포켓면 등이 닳아 있는 것입니다. 원인은 이물 침입, 녹·전식으로부터의 발전, 윤활 불량, 전동체의 불규칙한 운동에 의한 미끄러짐. 대책에 미스얼라인먼트의 방지가 들어 있는 게 특징입니다.
크리프는 베어링의 끼워맞춤면에 틈새가 있을 경우 끼워맞춤면과 상대적으로 미끄러지는 현상입니다. 결과가 눈에 띄는데, 끼워맞춤면이 거울면 혹은 흐린 면을 나타내며 뜯김 마모를 동반합니다. 원인은 간섭량 부족 또는 헐거운 끼워맞춤, 슬리브의 체결 부족. 대책은 간섭량 점검과 회전 방지, 슬리브 체결의 적정화, 축·하우징 정도의 검토, 액시얼 방향의 예압, 궤도륜의 측면 체결, 끼워맞춤면의 접착 혹은 윤활제 도포입니다. 앞서 열박음 ④번에서 축 방향 틈새를 잡으라고 한 이유가 여기서 회수됩니다.
전식은 회전 중 베어링의 궤도륜과 전동체의 접촉 부분에 전류가 흐를 때, 얇은 윤활유막을 통해 스파크를 일으켜 그 표면이 국부적으로 용융하여 요철이 되는 현상입니다. 현저한 것은 배 껍질 형태, 줄무늬 모양의 요철로 나타난다고 원문에 적혀 있습니다. 원인은 딱 하나 — 외륜과 내륜 간의 전위차입니다. 대책도 그래서 단순합니다. 베어링부에 전류가 흐르지 않도록 전기회로를 설치하거나, 베어링을 절연하거나 통전 장치를 다는 것.
💡 암기 팁 — 7가지를 원인 계열로 묶으면 세 덩어리가 됩니다. 기계적 하중(플레이킹·압흔·펄스 브리넬링), 열과 윤활(타붙음·마모), 끼워맞춤과 전기(크리프·전식). 표를 통으로 외우지 말고 이 세 칸에 던져 넣으세요.
시험에서 자주 흔들리는 지점
- ✅ 열박음 상한은 120℃, 가열 여유는 소요온도 +20~30℃. 두 숫자는 그대로 나옵니다.
- ✅ 신품이라도 그리스 밀봉 베어링은 세척 금지, 계측용·고속용은 방청제 제거를 위해 세척.
- ✅ 점검 순서는 기록 → 분해하며 기록 → 세정 후 관찰. 세정이 마지막입니다.
- ❌ “압흔과 펄스 브리넬링은 같은 손상” — 하나는 충격, 하나는 정지 중 진동·요동입니다.
- ❌ “내륜을 끼울 때 외륜을 눌러도 된다” — 전동체를 통과한 힘이 압흔을 만듭니다.
- ❌ “전식은 윤활 불량이 원인” — 원문이 든 원인은 외륜과 내륜 간의 전위차 하나뿐입니다.
★ 한줄평 — 14장은 앞의 13개 장을 거꾸로 채점하는 장입니다. 끼워맞춤을 대충 하면 크리프로, 예압을 과하게 걸면 타붙음으로, 윤활을 놓치면 마모와 플레이킹으로 돌아옵니다. 손상 표를 먼저 읽고 앞 장을 복습하면 각 조건이 왜 그렇게 정해져 있었는지가 훨씬 선명해집니다.
다음 편 예고 — 핸드북 부록 1 「NSK 대표 그리스 일람」으로 넘어갑니다. 사용온도 −60℃부터 230℃까지, 증주제가 Li인지 Urea인지 PTFE인지에 따라 쓸 수 있는 자리가 갈립니다. 저온용·고온용·통전용·클린룸용을 온도축에 늘어놓고 비교해 보겠습니다. (호칭번호 읽는 법은 이 시리즈 1편에서 이미 다뤘습니다.)
출처: 한국NSK 「베어링 핸드북(기초편)」(2008년 10월) 14장 137~146쪽. 인용문과 원인·대책 목록은 PDF 원문 페이지를 렌더링해 눈으로 대조했고, 판독이 불가능한 도해는 옮기지 않았습니다. → 한국NSK 공식 홈페이지
